PKTI 1a - Peralatan Input & Output Komputer

PERALATAN INPUT DEVICE

Untuk menghasilkan output atau hasil yang berkualitas, menarik, sesuai keinginan user (pengguna) dan mempermudah dalam penggunaannya, sekarang telah dibuat berbagai macam input device komputer. Input device komputer adalah peralatan yang digunakan oleh user untuk memasukkan data atau perintah ke dalam komputer.

Beberapa alat input mempunyai fungsi ganda, yaitu disamping sebagai alat input juga berfungsi sebagai alat output sekaligus. Alat yang demikian disebut sebagai terminal. Terminal dapat dihubungkan ke sistem komputer dengan menggunakan kabel langsung atau lewat alat komunikasi.

Terminal dapat digolongkan menjadi non intelligent terminal, smart terminal, dan intelligent terminal. Non intelligent terminal hanya berfungsi sebagai alat memasukkan input dan penampil output, dan tidak bisa diprogram karena tidak mempunyai alat pemroses. Peralatan seperti ini juga disebut sebagai dumb terminal.

Smart terminal mempunyai alat pemroses dan memori di dalamnya sehingga input yang terlanjur dimasukkan dapat dikoreksi kembali. Walaupun demikian, terminal jenis ini tidak dapat diprogram oleh pemakai, kecuali oleh pabrik pembuatnya. Sedangkan intelligent terminal dapat diprogram oleh pemakai.

Peralatan yang hanya berfungsi sebagai alat input dapat digolongkan menjadi alat input langsung dan tidak langsung. Alat input langsung yaitu input yang dimasukkan langsung diproses oleh alat pemroses, sedangkan alat input tidak langsung melalui media tertentu sebelum suatu input diproses oleh alat pemroses.
Alat input adalah alat-alat yang berfungsi untuk memasukan data atau perintah dari luar sistem ke dalam suatu memori dan prosesor untuk diolah guna menghasilkan informasi yang diperlukan.

Macam-macam input device (alat masukan) komputer, yaitu :

1. Keyboard

Keyboard merupakan alat masukan data (input device) yang penting, sering digunakan, dan selalu ada dalam setiap komputer. Keyboard berfungsi untuk memasukan huruf, angka, karakter khusus dan melakukan instruksi-instruksi (perintah) lainnya.

Jenis-Jenis Keyboard :
1.) QWERTY
2.) DVORAK
3.) KLOCKENBERG

Keyboard yang biasanya dipakai adalah keyboard jenis QWERTY, yang bentuknya ini mirip seperti tuts pada mesin tik. Keyboard QWERTY memiliki empat bagian yaitu :
1. typewriter key
2. numeric key
3. function key
4. special function key.

2. Mouse

Mouse merupakan salah satu alat masukan yang berfungsi untuk perpindahan pointer atau kursor secara cepat. Selain itu, dapat sebagai perintah praktis dan cepat dibanding dengan keyboard.

3. Scanner



Scanner adalah alat masukan yang dapat menyalin atau meng-copy gambar atau teks yang kemudian hasilnya langsung dtampilkan melalui monitor komputer dan selanjutnya gambar atau teks tersebut dapat ditambah, ditambah, dimodifikasi sesuai keinginan pengguna, dan dapat disimpan ke dalam harddisk dan media penyimpanan lainnya, dalam format file teks, dokumen, dan gambar. Jika dilihat dari segi fungsinya scanner ini mirip seperti mesin fotocopy. Perbedaannya adalah mesin fotocopy hasilnya langsung dicetak pada kertas sesuai aslinya, tidak dapat ditambah, dikurangi, dimodifikasi dan tidak dapat disimpan dalam media penyimpanan. Sedangkan scanner hasilnya langsung ditampilkan melalui monitor, dan hasil tersebut dapat dilakukan perbaikan atau modifikasi dan dapat disimpan dalam media penyimpanan.

Scanner berukuran pena bisa menyimpan hingga 1.000 halaman teks cetak dan kemudian mentransfernya ke sebuah komputer pribadi (PC).Scanner berukuran pena tersebut dinamakan Quicklink. Pena scanner itu berukuran panjang enaminci dan beratnya sekitar tiga ons.

Scanner tersebut menurut WizCom dapat melakukanpekerjaannya secara acak lebih cepat dari scanner yang berbentuk datar.Data yang telah diambil dengan scanner itu, bisa dimasukkan secara langsung ke semua aplikasikomputer yang mengenali teks ASCII.

Perbedaan tiap scanner dari berbagai merk terletak pada pemakaian teknologi dan resolusinya.Pemakaian teknologi misalnya penggunaan tombol-tombol digital dan teknik pencahayaan.

Ada dua macam perbedaan scanner dalam memeriksa gambar yang berwarna yaitu :

• Scanner yang hanya bisa satu kali meng-scan warna dan menyimpan semua warna pada saat itu saja.
• Scanner yang langsung bisa tiga kali digunakan untuk menyimpan beberapa warna. Warna-warna tersebut adalah merah, hijau dan biru.

Scaner yang disebut pertama lebih cepat dibandingkan dengan yang kedua, tetapi menjadi kurang bagus jika digunakan untuk reproduksi warna. Kebanyakan scanner dijalankan pada 1-bit (binary digit / angka biner), 8-bit (256 warna), dan 24 bit (lebih dari 16 juta warna). Nah, bila kita membutuhkan hasil yang sangat baik maka dianjurtkan menggunakan scanner dengan bit yang besar agar resolusi warna lebih banyak dan bagus.

4. Touchpad



Touchpad digunakan sebagai pengganti mouse. Dan fungsinya juga sama seperti mouse, yaitu untuk perpindahan pointer atau kursor secara cepat. Alat masukkan ini biasanya terdapat pada laptop dan notebook.

Sedangkan penggunaannya menggunakan sentuhan jari. Selain touchpad, masih terdapat alat masukkan yang sejenis dengan mouse yaitu pointing stick dan trackbal.

5. Lightpen



Light pen adalah alat masukan yang berfungsi sebagai pointer elektronik, digunakan untuk modifikasi dan men-design gambar, langsung diatas screen (monitor). Cara kerja light pen adalah sensor yang terdapat didalam light pen mengirimkan sinyal cahaya ke komputer dan kemudian cahaya tersebut direkam, dimana layar monitor bekerja dengan merekam enam sinyal elektronik setiap baris per detik.

6. joystick

Joystick adalah alat input komputer yang berwujud tuas atau tongkat dan dapat bergerak ke segala arah, sedangkan

games

 paddle biasanya berbentuk kotak atau persegi terbuat dari plastik dilengkapi dengan tombol-tombol yang akan mengatur gerak suatu objek dalam komputer. Alat ini dapat mentransmisikan arah sebesar dua atau tiga dimensi ke komputer dan alat ini umumnya digunakan sebagai pelengkap untuk memainkan permainan video yang dilengkapi lebih dari satu tombol.

FUNGSI JOYSTICK

Sesuai dengan pengertiannya untuk masalah fungsi joystick ternyata ada beberapa macam, yaitu :

• Pelengkap untuk memainkan permainan video yang dilengkapi lebih dari satu tombol.
• Untuk megontrol permainan video.
• Joystick juga banyak diimplementasikan pada mesin-mesin seperti pada kursiroda bermotor dan truk.

CARA KERJA JOYSTICK

Joystick merupakan piranti penuding tidak langsung. Gerakan kursor dikendalikan oleh gerakan tuas atau dengan tekanan pada tuas. Pada joystick biasanya terdapat tombol yang dapat dipilih atau diasoasikan dengan papan ketik. Dalam pengoperasiannya, joystick tidak memerlukan tempat yang luas. Joystick mempunyai perbndingan K/T yang berubah-ubah.

JENIS-JENIS JOYSTICK

- Joystick Logitech Rumble

Jenis joystick di atas adalah jenis joystick yang paling sering digunakan pengguna game dikarenakan joystick tersebut dapat digunakan untuk game apa saja.

- Joystick Logitech Racing Wheel

Jenis joystick ini berbentuk seperti stir mobil jenis joystick tersebut berfungsi khusus untuk game balap mobil.

- Joystick Logitech Extreme 3D Pro

Jenis joystick diatas adalah jenis joystick berbentuk lonjong ke atas dan berfungsi khusus untuk game pesawat terbang.

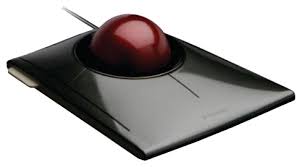

7. Trackball

Trackball adalah perangkat petunjuk yang terdiri dari bola yang dipegang oleh soket yang mengandung sensor untuk mendeteksi rotasi bola sekitar dua sumbu-seperti terbalik tikus dengan bola menonjol terpapar.

Fungsinya :
sama persis dengan mouse, hanya tampilannya berbeda. Pada trackball, bola yang menggerakkan kursor/pointer berada diluar dan harus digerakkan oleh jari kita kearah yang kita inginkan. Jika badan mouse harus kita gerakkan seluruhnya diatas meja, badan trackball tetap diam ditempat. Seperti halnya keyboard dan mouse, trackball wireless juga telah ada di pasaran. Bermain game dengan trackball agak lebih sulit dibandingkan mouse. Permasalahanya Trackball rentan dengan debu dan kotoran lainnya yang membuatnya menjadi kurang lancar ketika digunakan

8. Camera

Menangkap obyek gambar yang akan  ditampilkan ke layar komputer untuk  diproses lebih lanjut, cara kerjamenggunakan camera ini sesuai dengan petunjuk cara kerja masing-masing camera. untuk camera digital cukup untuk menekan tombol shoot untuk menggambil gambar

9. Webcame

Kamera web (singkatan dari web dan camera) adalah sebutan bagi kamera waktu-nyata yang gambarnya bisa dilihat melalui Waring Wera Wanua, program pengolah pesan cepat, atau aplikasi pemanggilan video. Istilah kamera web cam merujuk pada teknologi secara umumnya, sehingga kata web cam kadang-kadang diganti dengan kata lain yang memberikan pemandangan yang ditampilkan di kamera. Kamera web adalah sebuah kamera video digital kecil yang dihubungkan ke komputer melalui colokan USB atau pun colokan COM.

FUNGSI WEBCAMERA

Fungsi dari web cam telah kita ketahui yaitu untuk memudahkan kita dalam mengolah pesan cepat seperti chat melaui video atau bertatap muka melalui video secara langsung. Web cam juga berfungsi sebagai alat untuk mentransfer sebuah media secara langsung, namun perlu di sadari kebanyakn pengguna menggunakan piranti ini hanya untuk chat video.

CARA KERJA WEBCAMERA

Sebuah web camera yang sederhana terdiri dari sebuah lensa standar, dipasang di sebuah papan sirkuit untuk menangkap sinyal gambar; casing (cover), termasuk casing depan dan casing samping untuk menutupi lensa standar dan memiliki sebuah lubang lensa di casing depan yang berguna untuk memasukkan gambar; kabel support, yang dibuat dari bahan yang fleksibel, salah satu ujungnya dihubungkan dengan papan sirkuit dan ujung satu lagi memiliki connector, kabel ini dikontrol untuk menyesuaikan ketinggian, arah dan sudut pandang web camera. Sebuah web camera biasanya dilengkapi dengan software, software ini mengambil gambar-gambar dari kamera digital secara terus menerus ataupun dalam interval waktu tertentu dan menyiarkannya melalui koneksi internet. Ada beberapa metode penyiaran, metode yang paling umum adalah hardware mengubah gambar ke dalam bentuk file JPG dan menguploadnya ke web server menggunakan File Transfer Protocol (FTP).

Frame rate mengindikasikan jumlah gambar sebuah software dapat ambil dan transfer dalam satu detik. Untuk streaming video, dibutuhkan minimal 15 frame per second (fps) atau idealnya 30 fps. Untuk mendapatkan frame rate yang tinggi, dibutuhkan koneksi internet yang tinggi kecepatannya. Sebuah web camera tidak harus selalu terhubung dengan komputer, ada web camera yang memiliki software webcam dan web server bulit-in, sehingga yang diperlukan hanyalah koneksi internet. Web camera seperti ini dinamakan “network camera”

10. Microphone



Microphone berfungsi untuk merekam  suara yang akan disimpan dalam memori  komputer dan berfungsi untuk mendengarkan suara, selain itu kita juga dapat  berbicara dengan orang lain pada saat  chatting.

11. Alat Scan Barcode

Berfungsi untuk membaca suatu kode  yang berbentuk kotak-kotak atau garis-garis tebal vertikal yang kemudian  diterjemahkan dalam bentuk angka-angka, cara kerja alat scan barkot ini dengan mendekatkan leser alat scan kebarkot

11.  Graphic Pads

Karena menggunakan teknologi Computer Aided Design (CAD), maka kita dapat membuat rancangan bangunan, rumah, dll dengan menggunakan grapich pads. Graphic pads memiliki dua jenis. Pertama, menggunakan jarum (stylus) yang dihubungkan ke pad atau dengan memakai bantalan tegangan rendah. Pada bantalan tersebut terdapat permukaan membrane yang sensitif terhadap sentuhan. Kedua, menggunakan bantalan yang sensitif dengan sentuhan tanpa menggunakan jarum. Cara kerjanya adalah dengan meletakkan kertas gambar pada bantalan, kemudian ditulisi dengan pensil.

PERALATAN OUTPUT DEVICE

Output Device, adalah perangkat komputer yang berguna untuk menghasilkan keluaran, apakah itu ke kertas (hardcopy), ke layar monitor (softcopy) atau keluaran berupa suara. Contohnya printer, speaker, plotter, monitor dan banyak yang lainnya.

Dari penjelasan diatas dapat kita simpulkan bahwa prinsip kerja komputer tersebut diawali memasukkan data dari perangkat input, lalu data tersebut diolah sedemikian rupa oleh CPU sesuai yang kita inginkan dan data yang telah diolah tadi disimpan dalam memori komputer atau disk. Data yang disimpan dapat kita lihat hasilnya melalui perangkat keluaran.

Output yang dihasilkan dari pemroses dapat digolongkan menjadi empat bentuk, yaitu tulisan (huruf, angka, simbol khusus), image (dalam bentuk grafik atau gambar), suara, dan bentuk lain yang dapat dibaca oleh mesin (machine-readable form). Tiga golongan pertama adalah output yang dapat digunakan langsung oleh manusia, sedangkan golongan terakhir biasanya digunakan sebagai input untuk proses selanjutnya dari komputer.

Peralatan output dapat berupa:
Hard-copy device, yaitu alat yang digunakan untuk mencetak tulisan dan image pada media keras seperti kertas atau film.
Soft-copy device, yaitu alat yang digunakan untuk menampilkan tulisan dan image pada media lunak yang berupa sinyal elektronik.
Drive device atau driver, yaitu alat yang digunakan untuk merekam simbol dalam bentuk yang hanya dapat dibaca oleh mesin pada media seperti magnetic disk atau magnetic tape. Alat ini berfungsi ganda, sebagai alat output dan juga sebagai alat input.

Output bentuk pertama sifatnya adalah permanen dan lebih portable (dapat dilepas dari alat outputnya dan dapat dibawa ke mana-mana). Alat yang umum digunakan untuk ini adalah printer, plotter, dan alat microfilm. Sedangkan output bentuk kedua dapat berupa video display, flat panel, dan speaker. Dan alat output bentuk ketiga yang menggunakan media magnetic disk adalah disk drive, dan yang menggunakan media magnetic tape adalah tape drive.
Alat- alat output, seperti :

1. Monitor

Layar monitor juga disebut computer display, visual display unit, atau monitor saja. Monitor adalah peralatan yang berfungsi menampilkan gambar-gambar yang bisa dilihat, yang dihasilkan oleh komputer tanpa merekamnya.

Layar monitor saat ini lazimnya ditampilkan dalam dua buah bentuk, yaitu CRT (cathode ray tube) atau Flat Panel seperti monitor TFT LCD.

Nama monitor CRT berasal dari nama tabung yang terdapat di monitor. Bagian belakang tabung tersebut memiliki katoda yang dimuati muatan negatif. Penembak elektron mengeluarkan elektron ke bawah tabung kelayar yang bermuatan listrik yang akan memendarkan cahaya jika dikenai elektron.Tiap kluster di layar memiliki tiga warna, tiap satu warna disebut satu piksel.

Gambar di layar monitor biasanya terbuat dari 10% titik-titik kecil yang berpendar sesuai dengan perintah dari komputer. Semakin dekat jarak pikselnya akan semakin tajam gambar yang dihasilkan. Jarak antar piksel yang terdapat di monitor disebut dot pitch, satuannya adalah milimeter. Kebanyakan monitor CRT memiliki dot pitch sebesar 0,28 mm atau kurang.

Adapun monitor LCD adalah monitor yang tipis, dan ter-susun dari beberapa piksel warna atau piksel monokrom yang dibariskan di depan sumber cahaya atau reflektor.

LCD sangat terkenal karena hemat energi dan sedikit memakan tempat. Karena kehematannya, LCD bisa digunakan hanya dengan sumber daya baterai.

hasil pemrosesan data ataupun informasi masukan. Monitor memiliki berbagai ukuran layar seperti layaknya sebuah televisi.

Tiap merek dan ukuran monitor memiliki tingkat resolusi yang berbeda.
Resolusi ini lah yang akan menentukan ketajaman gambar yang dapat ditampilkan pada layar
monitor. Jenis-jenis monitor saat ini sudah sangat beragam, mulai dari bentuk yang besar dengan layar cembung, sampai dengan bentuk yang tipis dengan layar datar (flat).

2. Perinter

Printer atau pencetak adalah alat yang menampilkan data dalam bentuk cetakan, baik berupa teks maupun gambar/grafik, di atas kertas. Printer biasanya terbagi atas beberapa bagian, yaitu picker sebagai alat mengambil kertas dari tray.

Tray ialah tempat menaruh kertas. Tinta atau toner adalah alat pencetak sesungguhnya, karena ada sesuatu yang disebut tinta atau toner yang digunakan untuk menulis pada kertas.

Perbedaan toner dan tinta ialah perbedaan sistem; toner atau laser butuh pemanasan, sedangkan tinta atau inkjet tak butuh pemanasan, hanya pembersihan atau cleaning pada print-head printer tersebut.

Ada pula kabel fleksibel untuk pengiriman sinyal dari prosesor printer ke tinta atau toner. Kabel ini tipis dan fleksibel, namun kuat. Pada bagian belakang printer biasanya ada port paralel atau USB untuk penghubung ke komputer.

Pencetak modem merupakan alat canggih. Perkakasan elektronik yang terdapat dalam sebuah pencetak sama dengan perkakasan elektronik yang terdapat dalam komputer itu sendiri. Pencetak mempunyai 6 jenis yaitu jenis Dot-Matrix, jenis Daisy Wheel, jenis Ink-Jet / jenis Bubble Jet, jenis Chain, jenis Drum dan jenis Laser.

3. Speaker



Fungsi speaker pada komputer sama dengan fungsi speaker pada perangkat audio sistem. Yang membedakan secara garis besar hanyalah pada ukurannya. Speaker pada komputer dibuat seefisien mungkin agar tidak terlalu memerlukan banyak tempat. Namun pada pengguna tertentu terkadang menghubungkan output sound mereka pada perangkat speaker lainnya untuk lebih memberikan kepuasan yang lebih.

4. Plotter

Plotter secara prinsip memiliki fungsi yang sama dengan printer. Yang membedakan secara umum adalah ukuran dan peruntukan dari plotter tersebut. Plotter mampu mencetak pada kertas dengan ukuran A0, dan biasanya digunakan untuk mencetak peta dan gambar ukuran besar lainnya.
Plotter juga mengalami perkembangan yang cukup pesat, yang dimulai hanya dengan menggunakan pena sebagai alat cetak, hingga saat ini telah menggunakan inkjet dan bubuk tinta (Laserjet)

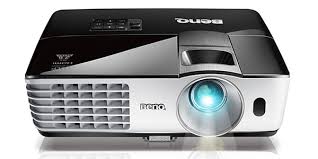

5. Proyektor

Projektor adalah perangkat yang mengintegrasikan sumber cahaya, sistem optik, elektronik dan display dengan tujuan untuk memproyeksikan gambar atau video ke dinding atau layar.

projector memiliki beberapa kelebihan seperti, dapat membuat tampilan yang sangat besar, dapat di bawa dengan mudah serta fleksibilitas yang tinggi.

FUNGSI PROJECTOR
1. sebagai alat presentasi
2. sebagai pemutar video ( home theater )
3. sebagai media informasi
